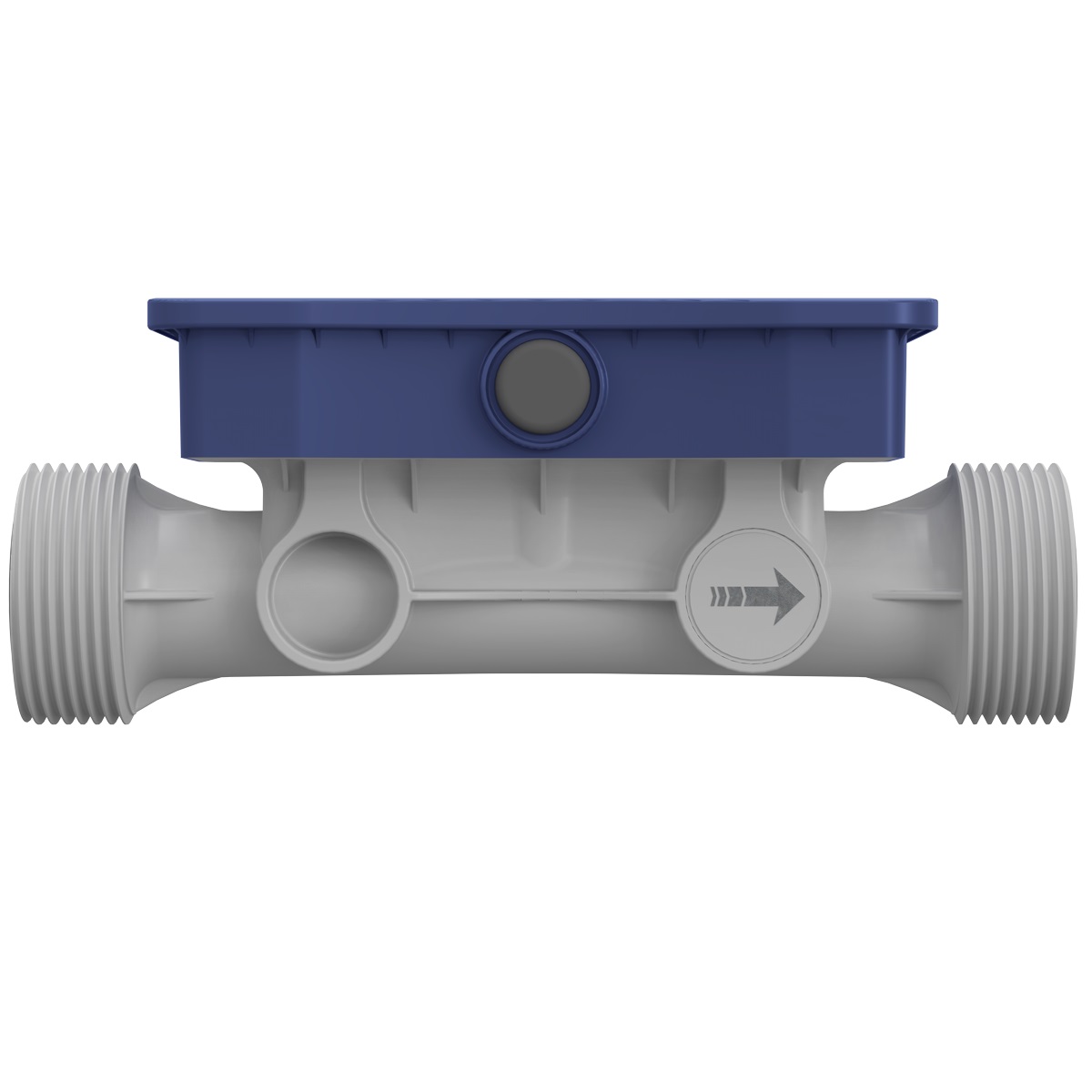

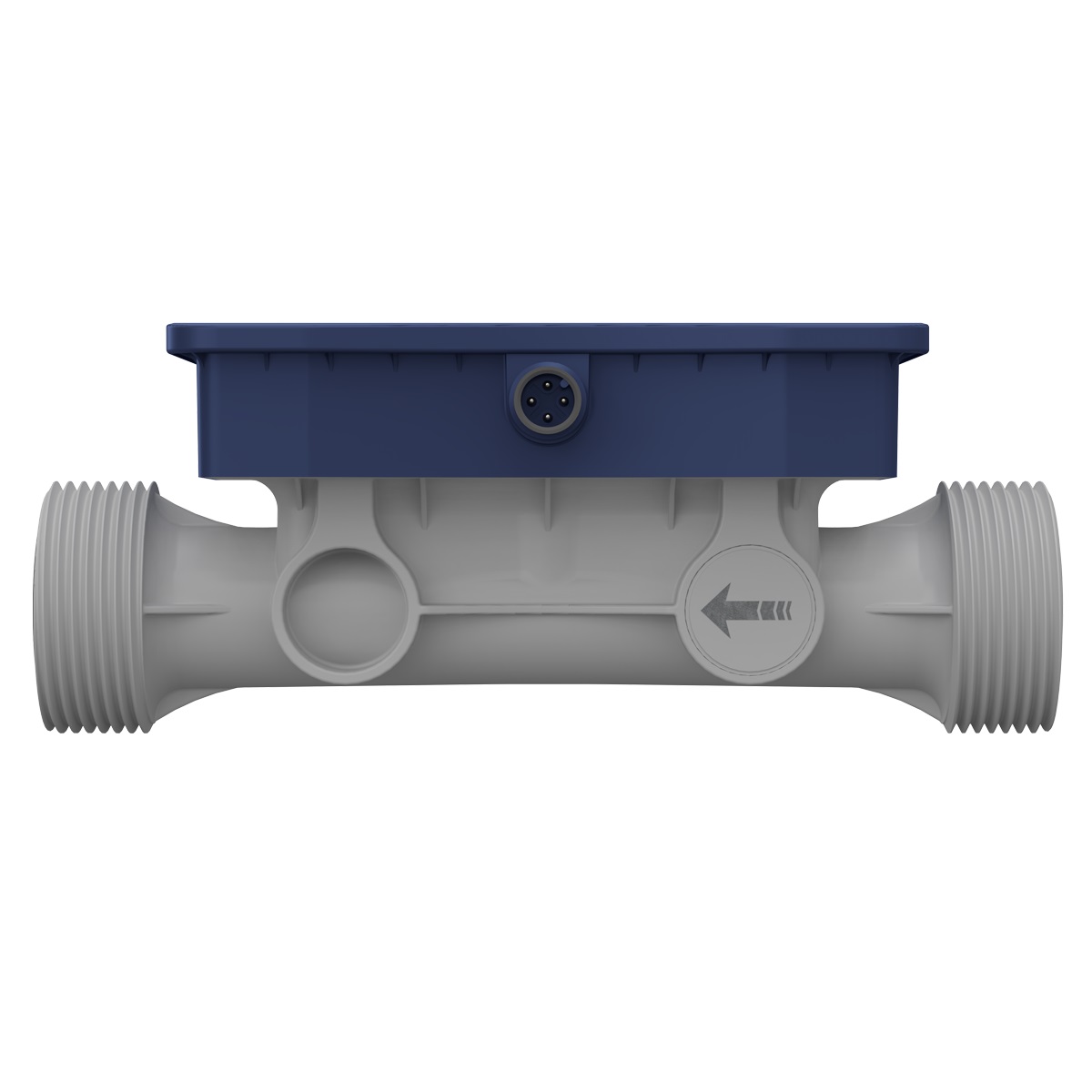

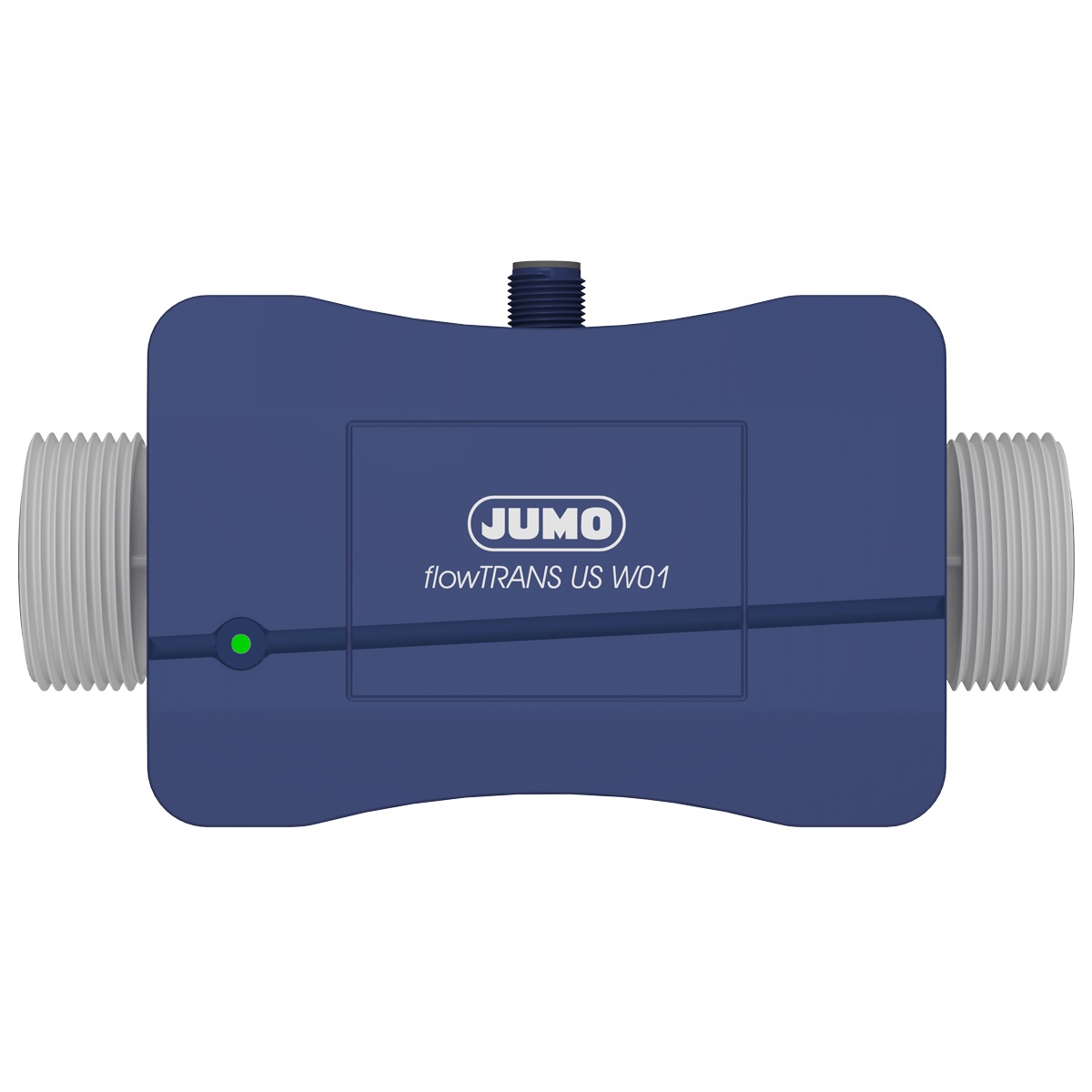

JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 20 (3/4 in.)
520,80 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 20 (3/4 in.)"
Ultraschall-Durchflussmessgerät für DN 20 zur stabilen und wartungsarmen Erfassung von Flüssigkeitsströmen in Rohrleitungen
JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 20 (3/4")
In Rohrleitungen mit mittleren Nennweiten ermöglicht dieses Durchflussmessgerät eine zuverlässige Erfassung von Flüssigkeitsströmen unter wechselnden Betriebsbedingungen. Die Ultraschalltechnologie arbeitet berührungslos und liefert stabile Messwerte, ohne von Parametern wie Druck, Temperatur oder Leitfähigkeit beeinflusst zu werden.
Die Bestimmung des Volumenstroms erfolgt über die Auswertung von Signallaufzeiten, die entlang und entgegen der Strömungsrichtung erfasst werden. Aus dieser Differenz wird die Fließgeschwindigkeit berechnet und in einen Durchflusswert umgewandelt. Dadurch eignet sich das System sowohl für gleichmäßige als auch für dynamische Strömungsverhältnisse.
Durch den Verzicht auf mechanische Komponenten bleibt die Messstelle verschleißfrei und wartungsarm. Für optimale Ergebnisse sollte das Medium eine gleichmäßige Zusammensetzung mit minimalem Gas- oder Feststoffanteil aufweisen.
Vorteile
- Zuverlässige Messung bei wechselnden Durchflussbedingungen
- Unabhängig von Leitfähigkeit und anderen Medieneigenschaften
- Geeignet für kontinuierliche Überwachung in Rohrsystemen
- Geringer Wartungsaufwand im laufenden Betrieb
Technische Daten
- Messprinzip: Ultraschall-Laufzeitdifferenzverfahren
- Nennweite: DN 20 (3/4")
- Messaufbau: Ultraschallsensoren mit externer Auswerteeinheit
- Messgröße: Volumenstrom
- Einbaubedingung: homogene Flüssigkeiten mit geringem Gas- und Feststoffanteil
Typische Einsatzbereiche
- Wasserverteilung und Versorgungssysteme
- Technische Anlagen im Industrieumfeld
- Prozessleitungen mit variierenden Durchflüssen
- Gebäudetechnik und Versorgungseinrichtungen
Häufige Fragen
Ja, es erkennt schon feine Durchflussmengen und liefert stabile Werte.
Meist nur wenige Minuten — es braucht keine langen Vorbereitungen.
Nein, die Ultraschallmessung läuft ohne Hindernis im Rohr.
In vielen Fällen ist keine Nachjustierung nötig — es läuft sofort.
Ja, egal ob hartes oder weiches Wasser — die Messung bleibt stabil.
Ja, JUMO bietet passende Montagesets separat an, damit der Einbau noch einfacher und sicherer wird.
Maße
| Breite | 11 cm |
|---|---|
| Höhe | 11 cm |
| Länge | 18 cm |
Gewicht
| Gewicht | 250 g |
|---|
Weitere Eigenschaften
| Ursprungsland | DE |
|---|---|
| Zolltarifnummer | 90261021 |
|
JUMO |
Teile-Nr: 744932 Typ:406050/000-0020-121-32-58-01-12/000 |
|
|
|
|
|
||
|
Einbauart |
Inline |
|
|
|
Nennweite |
DN 20 |
|
|
|
Nenndruck |
PN 16 |
|
|
|
Messgenauigkeit |
2 % vom Messwert |
|
|
|
Messbereich |
0,6 bis 210 l/min |
|
|
|
Prozessanschluss |
G-Außengewinde mit integrierter Dichtung |
|
|
|
Medienberührte Werkstoffe |
PPSU, PEEK, EPDM (FKM) |
|
|
|
Maximale Mediumstemperatur |
Bis 80 °C (bis 95 °C mit geringerer Genauigkeit) |
|
|
|
Maximale Umgebungstemperatur |
Bis 70 °C |
|
|
|
Anzeige |
Status-LED |
|
|
|
Ein- und Ausgang |
Digitaler Ausgang (bis 10 kHz); Analogausgang (4 bis 20 mA, optional 0 bis 10 V) |
|
|
|
Kommunikation |
– |
||
|
Schutzart |
IP65/IP67 |
||
|
Spannungsversorgung |
DC 18 bis 30 V, SELV/PELV |
||
|
Zusätzliche Messgrößen |
– |
||
|
Besonderheiten |
Metallfreies Kunststoffgehäuse |
||
