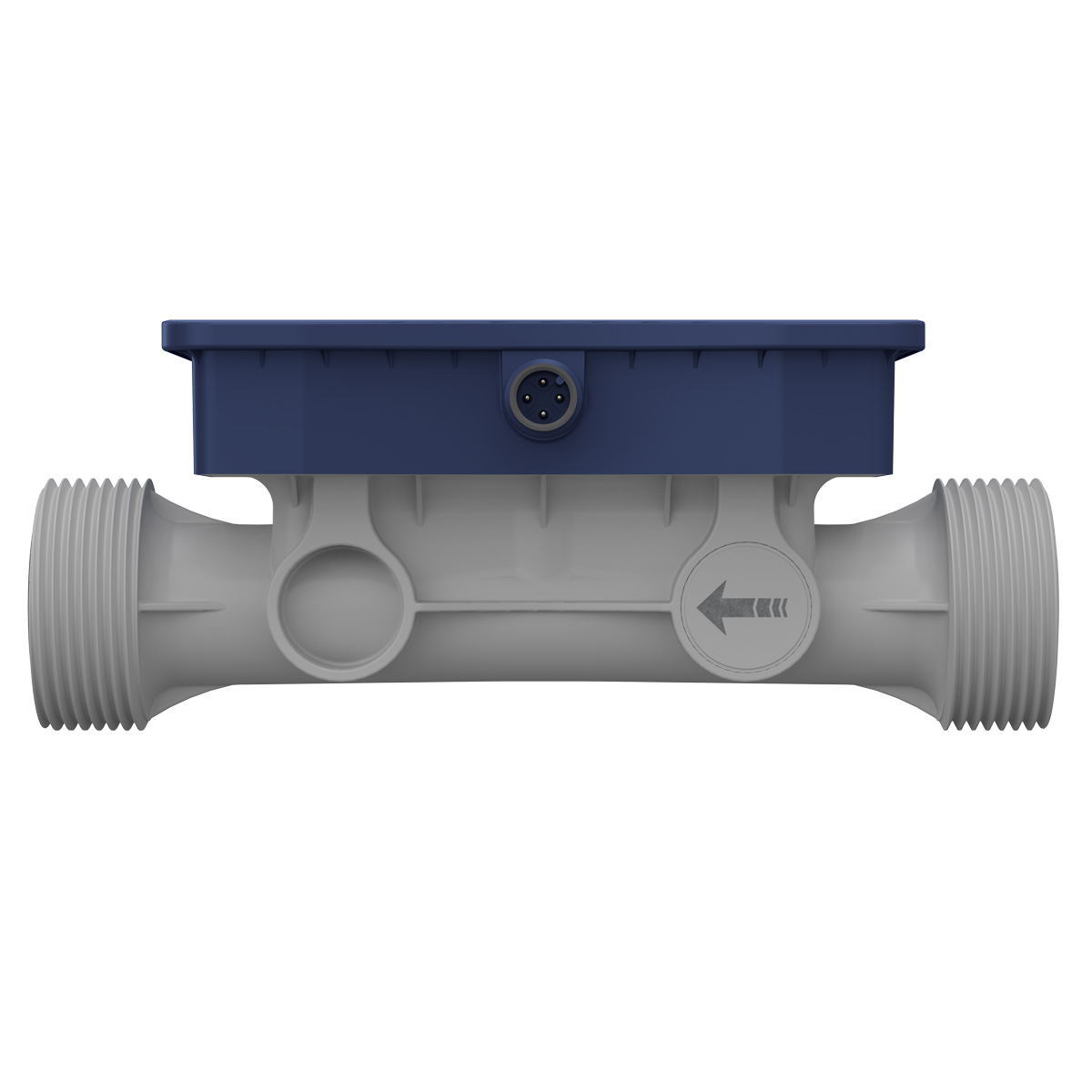

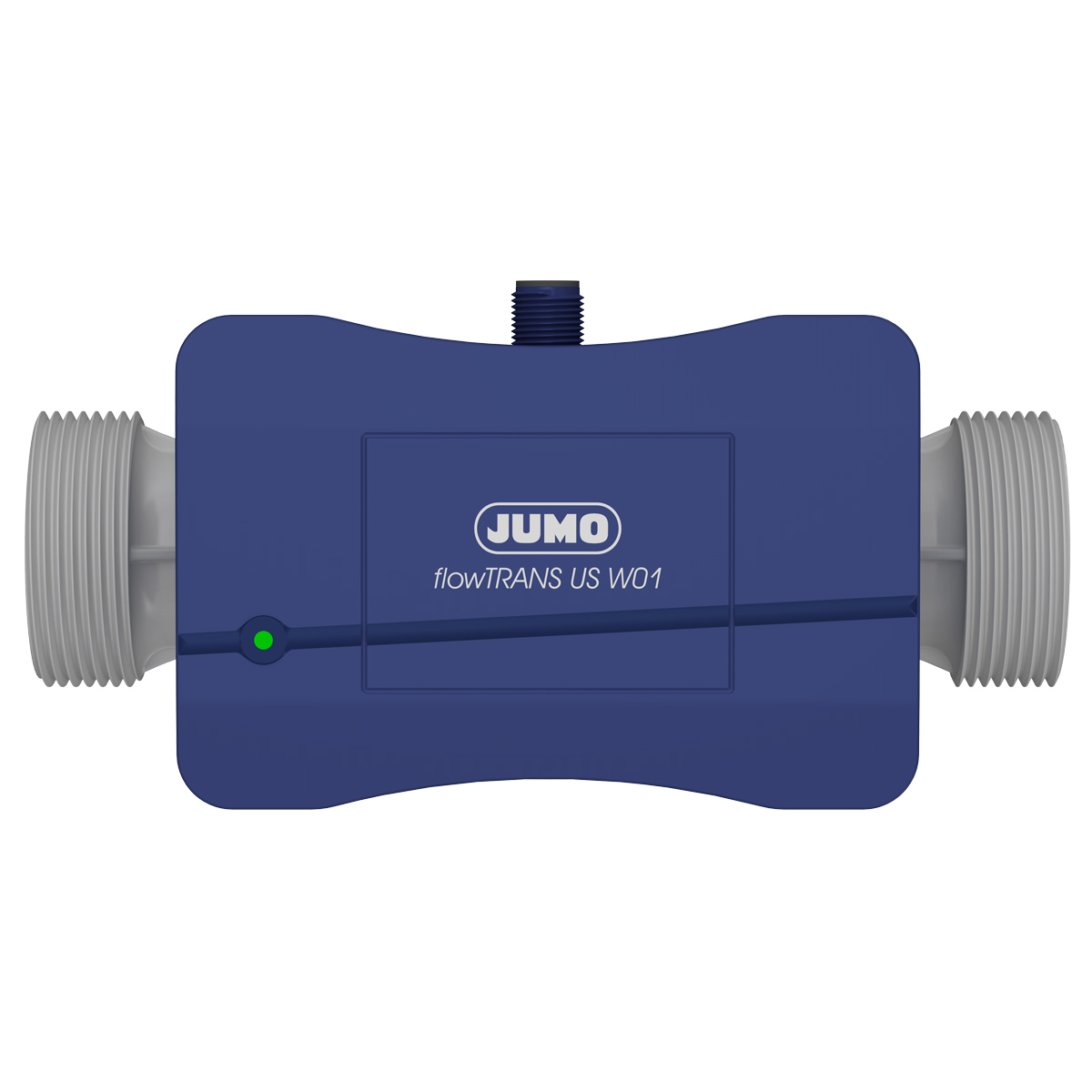

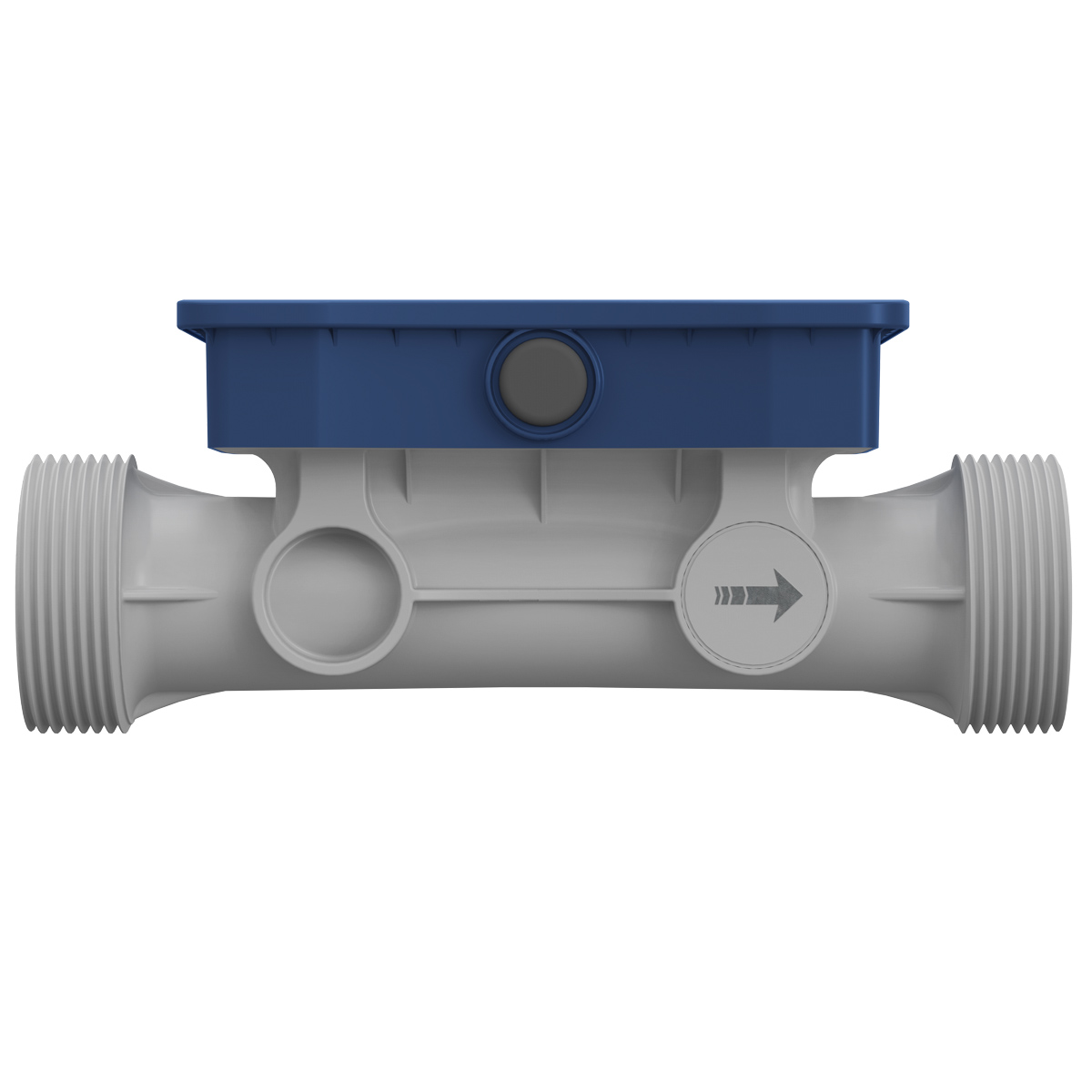

JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 25 (1 in.)
518,50 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 28 Tagen, Lieferzeit 1-2 Tage
(Anmelden für Angebot) Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 25 (1 in.)"
Ultraschall-Durchflussmessgerät für DN 25 zur präzisen und wartungsarmen Messung von Flüssigkeitsströmen in kompakten Rohrsystemen
JUMO flowTRANS US W01 Ultraschall-Durchflussmessgerät DN 25 (1")
Für die zuverlässige Durchflussüberwachung in kleineren Rohrdimensionen bietet dieses Ultraschallmessgerät eine präzise Lösung ohne mechanische Verschleißteile. Die Messung erfolgt unabhängig von typischen Einflussgrößen wie Druck, Temperatur oder Leitfähigkeit und eignet sich dadurch für unterschiedliche Flüssigkeiten in technischen Anlagen.
Zum Einsatz kommt das Laufzeitdifferenzverfahren, bei dem Ultraschallsignale zwischen zwei Sensoren durch das Medium übertragen werden. Aus der Differenz der Laufzeiten in beide Strömungsrichtungen wird die Fließgeschwindigkeit bestimmt und daraus der Volumenstrom berechnet. Dieses Verfahren ermöglicht eine stabile Messung auch bei wechselnden Durchflussbedingungen.
Vorteile
- Optimiert für kleinere Rohrdurchmesser und kompakte Anlagen
- Keine beweglichen Komponenten, dadurch geringer Wartungsaufwand
- Unabhängig von physikalischen Medieneigenschaften einsetzbar
- Gleichbleibend präzise Messung bei variablen Durchflüssen
Technische Daten
- Messprinzip: Ultraschall-Laufzeitdifferenzverfahren
- Nennweite: DN 25 (1")
- Messaufbau: 2 Ultraschallsensoren mit separatem Messumformer
- Messgröße: Volumenstrom
- Einbaubedingung: geeignet für homogene Flüssigkeiten mit geringem Gas- und Feststoffanteil
Typische Einsatzbereiche
- Kompakte Wasser- und Versorgungssysteme
- Maschinen- und Anlagenbau
- Gebäudetechnik mit kleineren Rohrleitungen
- Prozessüberwachung von Flüssigkeiten
Häufige Fragen
Es zeigt Ihnen zuverlässig, wie viel Flüssigkeit durch Ihr Rohr fließt.
Ja, es misst sowohl leitfähige als auch nicht leitfähige Flüssigkeiten problemlos.
Nein, es arbeitet ohne bewegliche Teile und ist dadurch wartungsarm.
Nein, das Gerät lässt sich einfach in bestehende Rohrleitungen integrieren.
Die Messung ist sehr genau und liegt bei etwa ±2 % Abweichung.
Ja, es ist robust gebaut und auch für industrielle Anwendungen geeignet.
Es kann in vielen Bereichen genutzt werden, unabhängig von Druck, Temperatur (Maximale Mediumstemperatur bis 80 °C) oder Leitfähigkeit.
Maße
| Breite | 11 cm |
|---|---|
| Höhe | 11 cm |
| Länge | 18 cm |
Gewicht
| Gewicht | 280 g |
|---|
Weitere Eigenschaften
| Ursprungsland | DE |
|---|---|
| Zolltarifnummer | 90261021 |
|
JUMO |
Teile-Nr: 744899 Typ:406050/000-0025-121-32-58-01-12/000 |
|
|
|
|
|
||
|
Einbauart |
Inline |
|
|
|
Nennweite |
DN 25 |
|
|
|
Nenndruck |
PN 16 |
|
|
|
Messgenauigkeit |
2 % vom Messwert |
|
|
|
Messbereich |
0,6 bis 320 l/min |
|
|
|
Prozessanschluss |
G-Außengewinde mit integrierter Dichtung |
|
|
|
Medienberührte Werkstoffe |
PPSU, PEEK, EPDM (FKM) |
|
|
|
Maximale Mediumstemperatur |
Bis 80 °C (bis 95 °C mit geringerer Genauigkeit) |
|
|
|
Maximale Umgebungstemperatur |
Bis 70 °C |
|
|
|
Anzeige |
Status-LED |
|
|
|
Ein- und Ausgang |
Digitaler Ausgang (bis 10 kHz); Analogausgang (4 bis 20 mA, optional 0 bis 10 V) |
|
|
|
Kommunikation |
– |
||
|
Schutzart |
IP65/IP67 |
||
|
Spannungsversorgung |
DC 18 bis 30 V, SELV/PELV |
||
|
Zusätzliche Messgrößen |
– |
||
|
Besonderheiten |
Metallfreies Kunststoffgehäuse |
||
